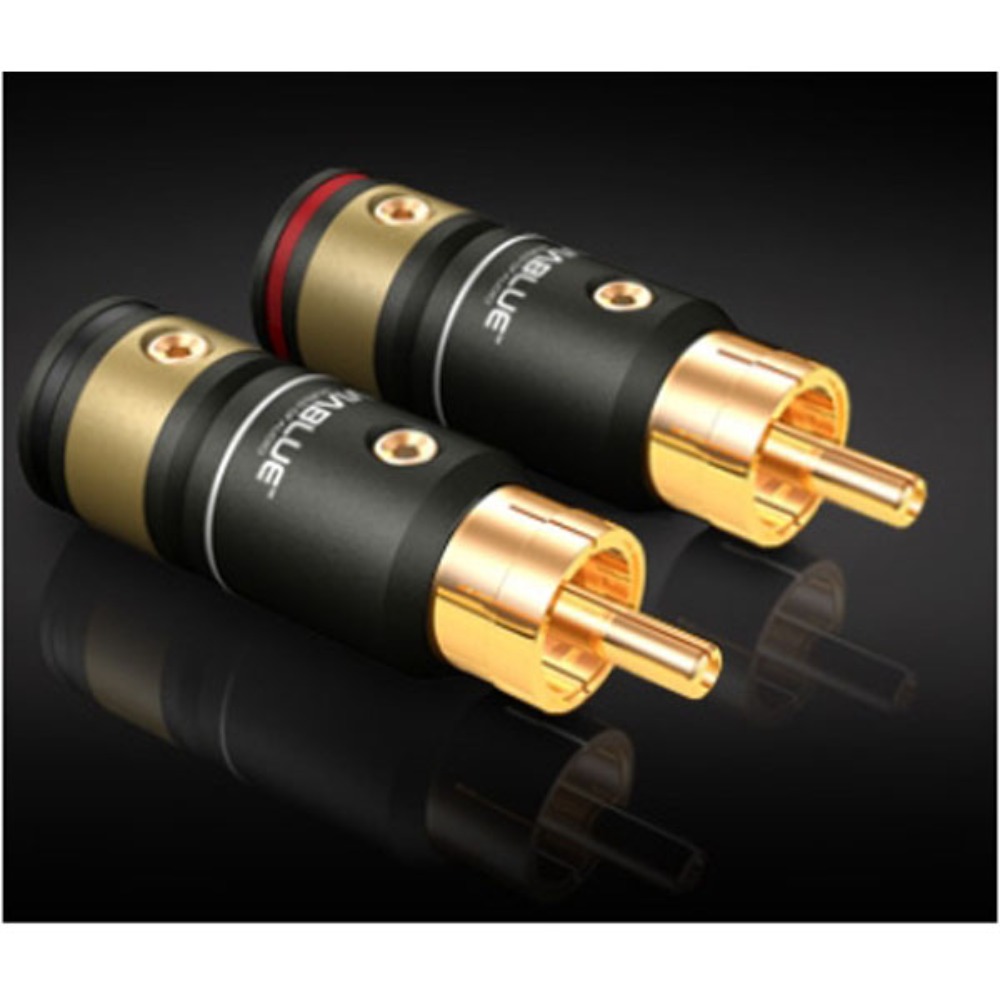

플러그 P050(T6s RCA PLUG)

제품 기본정보



ViaBlue™ T6s rca plugs have contact pins made of bronze which are 24 carat gold-plated. The shells are made of aluminum. Two types are available, a solder and a screw version. The solder version can carry cables up to 9.5 mm diameters and the screw version up to 8.5 mm diameters. The screw version is assemblable completly without soldering.

For the assembly the stripped cable ends are soldered at the contact part of the T6s plug. The contact part can be removed completely from the plug's shell. The M4 screw serves as strain relief. With included diameter decreasers all cables from 3-9.5 mm can be assembled and fixed tight in the T6s RCA solder connector.

T6s RCA plugs screw version

For the assembly the stripped cable ends are screwed in the housing of the T6s solder RCA plug. The conductor is guided by the isolation to the pin and fixed by screw. The screening is turned 360° arround the cable, pressed ahead the isolation and fixed by another screw. Finally, the two outer screws are tightened to fix the shell and hold the cable tight in the connector's housing. Cables with 7-8 mm diameter can be installed.

ViaBlue™ T6s rca plugs의 커넥터는 24캐럿 금도금된 동핀과 알루미늄 Shell(바디)로 제작됩니다.
납땜용과 스크류(나사식) 두가지 방식을 지원합니다. 납땡용 버전은 최대 9.5mm 직경의 케이블라인을
연결할 수 있도록 지원하며, 스크류(나사식) 버전은 납땜없이 최대직경 8.5mm 까지 지원합니다.

T6s시리즈의 모든 커넥터들은  탈피된 케이블과 T6s시리즈의 플러그의 조립을 위해서,
연결되는 핀부분이 플러그의 Shell(바디)로부터 완전히 분리됩니다.
또한 M4 screw로 견고하게 조립연결됩니다.
diameter decreasers(감소자)가 포함되어 직경 3mm - 9.5mm 케이블이 T6s RCA solder connector에 견고한 고정형태로
조립 가능합니다.
T6s RCA plugs screw version
탈피된 케이블과 T6s solder RCA plug의 나사식 조립을 위해서
도체부분을 핀과 접속 연결하여 나사식으로 고정 조립합니다.
screening은 360도 회전하여 압착 연결후 나사로 고정합니다. 마지막으로 두개의 외부 나사로 shell(바디)에 접속 고정하여
커넥터 하우징에 케이블은 견고한 연결을 지원합니다. 7mm - 8mm 직경의 케이블이 연결 가능합니다.
VIABLUE™ T6s SERIES. THE 6TH SENSE.
Technical specifications:
•Max outer diameter: 13.5 mm
•Contact: RCA norm
•Finishing: 24 Karat Gold plated
•Total length: 45.0 mm
•Max cable input: for cables with Ø 3 - 9.5 mm
•Marking: black / red
•Screws: 1.5 mm Hexagon
